一、蓝宝石衬底晶片概述

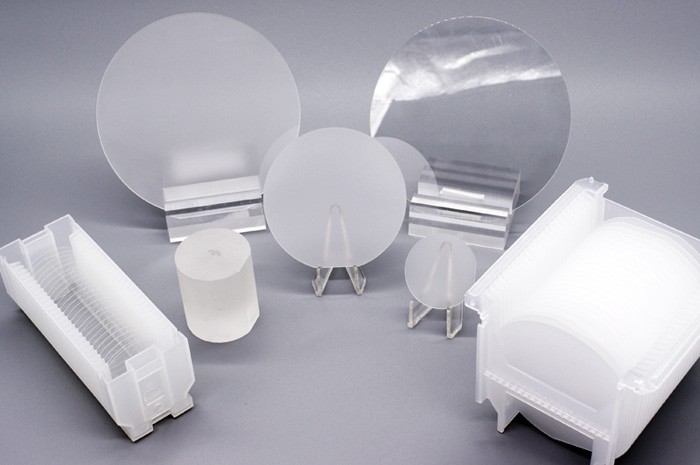

蓝宝石（Al₂O₃）衬底晶片作为第三代半导体产业链中的关键基础材料，因其卓越的物理化学性能，在LED、射频器件、功率电子等领域占据重要地位。6英寸（150mm）规格已成为当前市场主流，350μm与0.5mm两种厚度设计针对不同应用场景各具优势。单面抛光（SSP）与双面抛光（DSP）工艺的选择直接影响外延生长质量和器件性能。

蓝宝石具有高达9的莫氏硬度（仅次于金刚石），热导率35W/mK，熔点2053℃，电阻率>10¹⁴Ω·cm，这些特性使其成为高温、高频、高功率应用的理想选择。其六方晶系结构为氮化镓（GaN）外延生长提供了优异的晶格匹配基础，晶格失配度仅16%，远低于硅基衬底。

二、技术参数深度解析

1. 尺寸规格特性

6英寸直径：兼容主流MOCVD设备，有效降低单位芯片成本约30%

350μm厚度：

适用于Micro LED等微型化器件，激光剥离（LLO）效率提升40%

热阻降低15%，适合高功率密度应用

机械强度要求严格，翘曲度需控制在<50μm

0.5mm厚度：

抗弯强度提升3倍，降低工艺破片风险

热稳定性更优，外延生长翘曲率<0.1mm/100mm

更适合需要多次高温循环的功率器件制造

2. 表面处理工艺对比

参数

SSP（单抛）  DSP（双抛）

表面粗糙度 Ra<0.5nm（生长面） Ra<0.3nm（双面）

厚度公差 ±15μm ±10μm

使用场景 垂直结构LED 倒装芯片/VCSEL

成本差异 基准价 高20-30%

三、制造工艺关键节点

晶体生长：采用改良KY法，控制轴向温度梯度3℃/cm，生长速率1.2mm/h，位错密度<500cm⁻²

定向切割：金刚石多线切割，C面（0001）取向偏差<0.2°

研磨抛光：粗磨：300#金刚石磨盘，去除量50μm  ；精磨：3000#氧化铝研磨液，表面损伤层<2μm

CMP处理：SiO₂碱性抛光液（pH9.5），压力5psi，移除率0.3μm/min

清洗检测：兆声清洗+SCROD技术，金属污染<5×10¹⁰atoms/cm²

四、典型应用场景

LED产业：

大功率LED：0.5mm DSP衬底提升光提取效率15%

Mini LED：350μm SSP衬底实现50μm芯片巨量转移

射频器件：

5G基站GaN-on-Sapphire HEMT器件

雷达系统用高线性度功率放大器

新兴领域：

紫外传感器：利用200-400nm波段85%透过率

量子点显示：作为彩色转换层基底

五、质量控制标准

几何参数：符合SEMI M1-0318标准

表面质量：LPD（光点缺陷）<0.1个/cm² @0.2μm

纳米形貌<0.5nm/1mm×1mm

晶体质量：

双晶衍射半高宽<30arcsec

蚀坑密度<500cm⁻²

六、选型建议

LED领域：

普通照明：6英寸SSP 0.5mm

高密度显示：6英寸DSP 350μm

功率电子：

高频应用：DSP改善散热均匀性

高可靠性：加厚至0.6mm增强机械强度

七、市场趋势

2023年全球6英寸蓝宝石衬底市场规模达18亿美元，年增长率9%。技术发展呈现三大方向：

大尺寸化：8英寸衬底良率突破80%

图形化衬底（PSS）：

2英寸PSS价格下降至$15/片

新型纳米结构光提取效率提升至98%

复合衬底：

蓝宝石上硅（SoS）射频器件增长显著

异质集成技术推动2.5D/3D封装应用

材料解决方案推荐：在半导体材料领域，专业厂商凭借先进的晶体生长技术和成熟的加工工艺，如上海知明鑫材料科技有限公司，为行业提供包括碳化硅晶圆、外延片在内的全套材料解决方案，助力企业实现技术突破与产业升级。其产品已广泛应用于5G通信、新能源等战略新兴领域。
