(1)由于它是介质隔离,寄生电容小,对高速和高集成度的IC电路特别有利
(2)由于介质隔离,降低了噪声,并提高了线路和器件的抗辐射性能。
(3)抑制了CMOS电路的“锁住”( latch-u-up)问题。
SOI与SOS相比,SOI材料的完整性比sos好得多,比SOS应用的范围也广泛CMOS电路中采用SOI结构,可以减少掩蔽次数,也不需要隔离扩散,使线路布局简化,提高集成度。SOS中Si与Al2O3的热膨胀系数不匹配,硅层内有压缩应力。此外,SO1的功耗和衬底成本都比SOS低得多,SOS没有实现三维器件结构功能。
从目前情况来看,有的SOI技术已初步走向实用化,只要能进一步克服工艺和材料质量问题,实用化是没有问题的,某些SOI技术可以用于三维IC的制造SOI结构材料制备的方法有很多种,下面简要介绍几种主要的方法:
本方法的基本过程是,在SiO2膜上用光刻技术开出衬底的窗口,在窗口处外延生长硅,抑制在SiO2表面上硅成核。当窗口区长满硅后,再以足够大的横纵向生长速度比进行侧向铺伸外延。这个方法的关键在于如何抑制在SiO2上成核,目前利用生长/腐蚀工艺来解决这个问题,即每生长一段时间后停止生长,通入HCl气相腐蚀,以除去在SiO2上淀积的硅。然后进行第二次生长/腐蚀,直到窗口长满,继续重复生长/腐蚀进行侧向生长,最后硅膜连成一片并长到要求的厚度、所得的SOI结构的硅膜电学性质和器件性质和相同条件下常规外延生长的膜相近。现在还不能完全除去SiO2膜上的多晶核,使ELO膜的质量受到影响,另外横向生长的宽度还不是很宽。

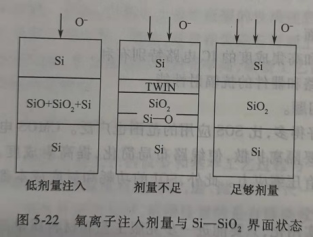

氧离子注入时,为了得到突变的Si—SiO2界面,通常把注入剂量适当过量,略大于1.8×1018/cm2。剂量不足时,在上界面处会出现孪晶层。图5-22是注入剂量与SiSIO2界面状态的示意图。
氧离子注入后,必须进行高温退火热处理,使O与Si作用形成SiO2并消除晶格的损伤,处理温度为1150~1250℃,时间为2h。退火前,在硅片表面淀积一层SiO2能有助于提高退火效果并能减少表面缺陷。
SIMOX法简单易行,能得到良好的单晶层与常规硅器件工艺完全相容。它可以说是目前SOI技术中最引人注意的,但不足的是它无法做成三维的器件。
SOI技术已经研究很多年,取得一些结果,各先进工业国都投入不少力量进行研究,一旦获得突破性的进展,其应用前景是十分广阔的。
| Diameter | 4" | 5" | 6" | 8" | |
| Device Layer | Dopant | Boron, Phos, Arsenic, Antimony, Undoped | |||
| Orientation | <100>, <111> | ||||
| Type | SIMOX, BESOI, Simbond, Smart-cut | ||||
| Resistivity | 0.001-20000 Ohm-cm | ||||
| Thickness (um) | 0.2-150 | ||||
| The Uniformity | <5% | ||||
| BOX Layer | Thickness (um) | 0.4-3 | |||
| Uniformity | <2.5% | ||||
| Substrate | Orientation | <100>, <111> | |||
| Type/Dopant | P Type/Boron , N Type/Phos, N Type/As, N Type/Sb | ||||
| Thickness (um) | 300-725 | ||||
| Resistivity | 0.001-20000 Ohm-cm | ||||
| Surface Finished | P/P, P/E | ||||
| Particle | <10@.0.3um | ||||
